產品概述

GGD型交流低壓配電柜適用于發電廠、變電所、工業企業等電力用戶作為交流50HZ，額定工作電壓380V，額定電流至3150A的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用

GGD型交流低壓配電柜是根據能源部主管上級，廣大電力用戶及設計部門的要求，本著安全、濟、合理、可靠的原則設計的新型配電柜。產品具有分?jǐn)嗄芰Ω邉?dòng)熱穩定性好，電氣方案靈活、組合方便，系列性、實用性強，結構新穎、防護等級高等特點，可以作低壓成套開關設備的更新?lián)Q代產品使用

使用環境

1、周?chē)諝鉁囟炔桓哂?40°C，不低于-5°C。24小時內平均濕度不得高于+35°C。

2、戶內使用，使用地點地海拔高度不得超過2000m.

3、周?chē)諝庀鄬?duì)混度在***高溫度為+40°C時不超過50%，在較低溫度時允許有較大的相對濕度：如+20°C是為90%，應考慮到由于濕度的變化可能會偶然產生凝露的影響

4、裝置安裝時與垂直面的傾斜度不超過5

5、裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有的腐蝕的場所

產品特點

1、GGD型交流低壓配電柜的柜體采用通常柜的形式，礦建用8MF冷彎型鋼經局部焊接組裝而成，框架零件及專用配套零件有型鋼定點生產廠配套供貨，以保證柜體的精度和質量通用柜的零部件按模塊設計并有20模的安裝孔。通常系數高可以使工廠實現預生產，既縮短了生產制造周期，也提高了工作效率。

2、GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同的數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道達到散熱的目的

3、GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜本外形和各部分的分割尺寸，美觀大方，面目一新。柜門用轉軸活動較鏈與構架相連安裝、拆卸方便，門的折邊處均嵌有一根山型橡塑條，關門時門與構架之間的嵌條有一定壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級

4、裝有電器元件的儀表門用多股軟銅線與框架相連，柜內的安裝件與框架間用滾花螺釘連接，整柜構成完整的接地保護系統

5、柜體面漆選聚酯矩形烘漆，具有附著力強，質感好，整柜呈啞光色調，避免了炫目效應，給值班人員創造了較舒適的視覺環境

6、柜體的頂蓋在需要是可拆開，便于現場主母線的裝配和調整，規定的四角裝有吊環，用于起吊和裝運

7、柜體的防護等級為IP30，用戶也可梭據使用環境的要求在IP20--IP40之間選擇。

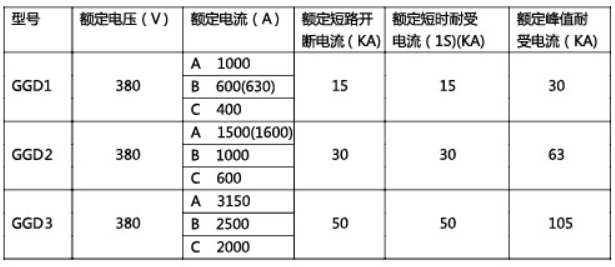

技術參數
