產品概述

KYN61-40.5Z）型鎧裝移開式交流金屬封閉開關柜（以下簡稱開關柜）系三相交流量50HZ、額定電壓40.5KV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可用于頻繁操作的場所。本開關柜符合GB/T11022-1999\GB3906-2006及DL/T404-2007等標準，

使用環境

環境溫度：上限+40℃℃，且24h內測和的平均值不超過35℃℃℃，下限-10℃；

海拔高度：海拔不超過1000m；

相對濕度：日平均值不超過95%，月平均值不超過908

地晨烈度：不超過8度；

水蒸氣壓力：日平均值不超過2.2kpa，月平均值不超過1.8kpa

周圍環境：無火災、爆炸危險、嚴重污稅、化學腐蝕及劇烈振動的場所

產品特點

1、外殼隔板開關柜的外殼和隔板是冷軋鋼經數控機床加工和折彎之后栓接而成。因此裝配好的開關柜能保證結構尺寸的統一性，

2、開關柜被隔為斷路器室、主母線室、電纜室和繼電器儀表室，各部分以接地的金屬隔板分隔

3、手車根據用途可分為斷路器手車、電壓互感器手車、計算手車、隔離手車等，各類手車的外形尺寸相同，相同用途的手車具有

4、手車在柜內有實驗/隔離位置和工作位置，每一位置都設有聯鎖裝置以保證手車處于以上兩位置時不能隨便移動

5、斷路器隔室內安裝了特定的軌道供手車移動。斷路器在實驗位置與工作位置之間移動時，隔離活門自動打開或關閉，保障了工作人員不觸及帶電體。手車可在柜門關閉的情況下被操作，通過觀察窗可看到手車在柜內所處的位置，同時看到手車上的任何功能標志

6、主母線從一個開關柜引至另一個開關柜通過分支小母線和靜觸頭盒固定在穿越鄰柜側板時用母線套管固定。全部母線采用復合絕緣方式

7、電纜室內可安裝PT、接地開關、避需器和多根電纜

8、繼電器室內板和面板可安裝控制、保護元件、計量、顯示儀表、帶電監測指示器等二次元件。

9、開關柜具有可靠的聯鎖裝置，切實保障操作人員及設備的安全

10、當接地開關在分閘位置時，手車才能從試驗/隔離位置移至工作位置且后門不可打開，防止了誤入帶電間隔！

11、當手車完全拉出柜外時或手車在柜內試驗/隔離位置且接地開關聯鎖角鎖時，可以進行接地開關合閘操作；手車在工作位置時，不能閉合接地開關，防止了帶電誤合接地開關，阻止了接地開關處在閉合位置時將手車移到工作位置

12、斷路器手車在試驗/隔離位置或工作位置時，才能操作斷路器：且斷路器合閘后，手車無法移動，防止了帶電負荷與推拉斷路器。

13、各柜體間可裝電氣聯鎖

14、在電纜室內，單獨設有6×50mm2的接地母線，此母線能貫穿相鄰各柜，與柜體良好接觸

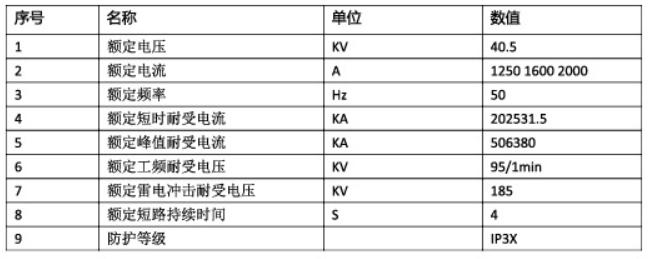

技術參數
